Porównaj C057 i C058, wybierz wykończenie powierzchni i zapoznaj się z instrukcjami montażu i demontażu.

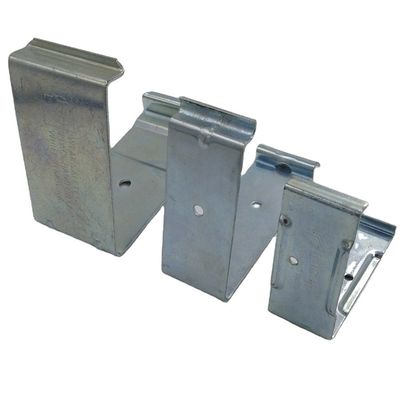

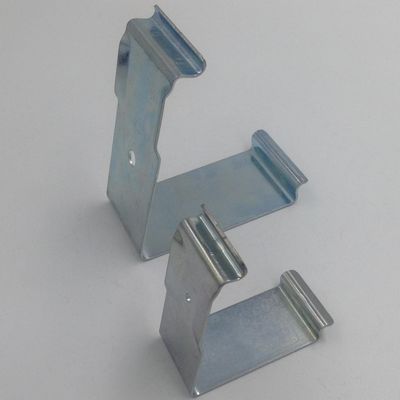

Wybierz między dwoma standardowymi klipsami ocynkowanymi według połączenia paneli i wymiarów klipsa. C057 to opcja o szerokości 50 mm dla kompatybilnych połączeń paneli 13 mm; C058 to opcja o szerokości 35 mm dla kompatybilnych połączeń paneli 8 mm. Użyj poniższych indywidualnych stron wykończeniowych przy zamawianiu.
| Model | Zastosowanie panelu / szerokość klipsa | Otwórz specyfikację wykończenia |
|---|---|---|
| C057 | 13 mm / 50 mm | Ocynkowany (srebrny) |
| C058 | 8 mm / 35 mm | Ocynkowany (srebrny) |
Oba modele wykorzystują blachę o grubości 1,5 mm. Sprawdź kompletne połączenie paneli, a nie tylko grubość panelu.Przegląd modelu C057 | Przegląd modelu C058.
| Specyfikacja | C057 | C058 |
|---|---|---|
| Materiał | Stal węglowa klasy 50 (chińska klasa 50 / 50#) | Stal węglowa klasy 50 (chińska klasa 50 / 50#) |
| Standardowa szerokość | 50 mm | 35 mm |
| Grubość blachy | 1,5 mm | 1,5 mm |
| Wymiary profilu rysunkowego | 105 mm i 92 mm; patrz rysunek | 71 mm i 63 mm; patrz rysunek |
| Zastosowanie panelu | Panele drewniane/sklejka 13 mm; sprawdź dopasowanie kompletnego połączenia | Panele drewniane/sklejka 8 mm; sprawdź dopasowanie kompletnego połączenia |
| Obróbka cieplna | Hartowany dla sprężystości; 42-46 HRC | Hartowany dla sprężystości; 42-46 HRC |
| Wykończenie dostarczane na tej stronie | Ocynkowany (srebrny) | Ocynkowany (srebrny) |
| Referencyjna waga jednostkowa | 135 g | 68 g |
Wymiary profilu są odniesieniami do rysunku, a nie specyfikacją całkowitej długości x szerokości x wysokości. Sama grubość panelu nie określa dopasowania: przed zamówieniem sprawdź kompletne krawędzie panelu i pasujące połączenie za pomocą próbki.
Ocynkowany (srebrny). Grubość powłoki cynkowej wynosi co najmniej 5 mikrometrów. Wybierz wymagane wykończenie przy składaniu zapytania ofertowego. Odporność na korozję zależy od środowiska, obsługi i stanu powłoki; grubość powłoki nie jest oceną godzin w komorze solnej ani gwarantowanym okresem eksploatacji w warunkach morskich.
Instalacja ręczna nie oznacza demontażu bez użycia narzędzi. Ilość i rozmieszczenie klipsów zależą od kompletnego projektu skrzyni i wymagań transportowych.
| Specyfikacja pakowania | C057 | C058 |
|---|---|---|
| Ilość w kartonie | 125 sztuk | 250 sztuk |
| Waga kartonu | 17,6 kg waga kartonu | 17 kg brutto łącznie z kartonem |
| Wymiary kartonu | 450 x 320 x 170 mm | 490 x 240 x 170 mm |
| Zamówienie 500 sztuk na model | 4 kartony; 70,4 kg; 0,097920 m3 | 2 kartony; 34 kg brutto łącznie z kartonami; 0,039984 m3 |

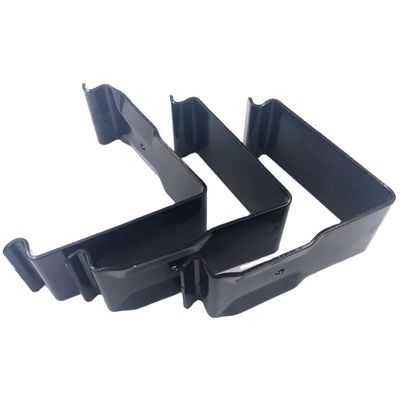

Te specyfikacje kartonów dotyczą standardowych klipsów ocynkowanych i czarnych z powłoką e-coat. Dane transportowe powyżej nie obejmują żadnych dodatkowych palet ani opakowań zewnętrznych. C057 jest wyceniany według wagi kartonu; oddzielny podział na netto/brutto nie jest określony. Obliczenia transportowe C058 wykorzystują potwierdzoną wagę kartonu brutto 17 kg; 68 g to referencyjna waga jednostkowa.
![]()
![]()

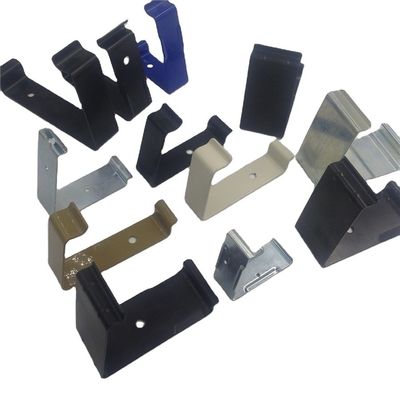

Zdjęcia z galerii mogą przedstawiać inne wzory klipsów lub próbki z powłoką proszkową w kolorze. Ta strona określa standardowe wymiary i wykończenie C057/C058 podane powyżej; próbki kolorowe nie są identyfikowane jako czarna powłoka e-coat.

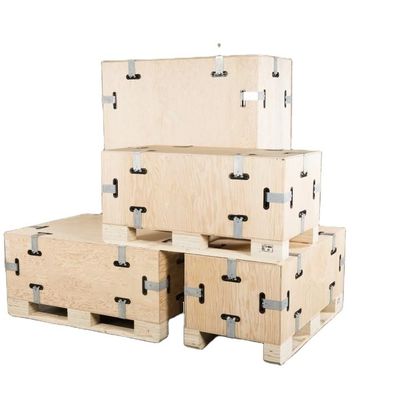

Standardowe klipsy C057 i C058 to okucia do kompatybilnych skrzyń drewnianych i ze sklejki używanych w opakowaniach eksportowych, logistyce wielokrotnego użytku, transporcie maszyn i montażu na miejscu. ORIENS dostarcza klipsy i powiązane zawiasy oraz narzędzia do demontażu; skrzynie drewniane i torby opakowaniowe nie są wliczone.
Dostępne są niestandardowe logo drukowane sitodrukiem lub wytłaczane. Prześlij grafikę logo, wymagany model, wykończenie i ilość do potwierdzenia. Stal węglowa klasy 50 jest standardowym materiałem określonym na tej stronie. Wariant ze stali sprężystej 65Mn może być omówiony oddzielnie; jego materiał i specyfikacje muszą zostać potwierdzone w wycenie.
Łom do demontażu zatrzasków do skrzyń - wsuń narzędzie w szczelinę klipsa, aby go zwolnić.
Klipsy C057 do paneli 13 mm | Klipsy C058 do paneli 8 mm | Gama zatrzasków do skrzyń | Wideo instruktażowe montażu skrzyni
ORIENS dostarcza klipsy, zawiasy i powiązane okucia. Skrzynie drewniane i torby opakowaniowe nie są wliczone; pomoc w pozyskiwaniu można omówić oddzielnie. Firma została założona w 2009 roku, a jej założyciel pracuje w handlu międzynarodowym od 1998 roku. ISO 9001:2015 odnosi się do systemu zarządzania jakością fabryki produkcyjnej w jego zakresie zastosowania, a nie do certyfikacji tych klipsów.
Aby sprawdzić dopasowanie i uzyskać wycenę, wyślij model, wykończenie, ilość i rysunek połączenia skrzyni na adres sales@oriensmetal.com.
